國家標準：透明塑料透光率和霧度的測定

2023-10-26

文件號：GB/T 2410-2008

發布單位：中華人民共和國國家質量監督檢驗檢疫總局、中國國家標準化管理委員會

發布時間：2008年8月24日

實施時間：2009年4月1日

試驗方法一：霧度計法

1. 儀器

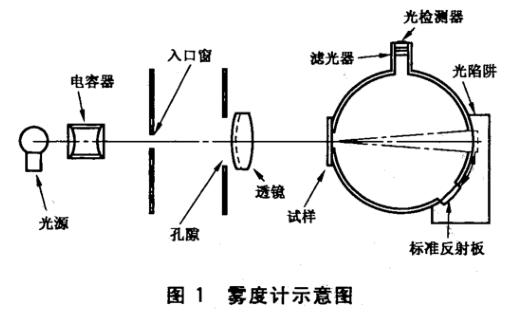

儀器的幾何性能和光學性能應符合本部分的要求。儀器原理如圖1所示。

① 光源

光源和光檢測器輸出的混合光經過過濾后應為符合國際照明委員會（CIE）1931年標準比色法測定要求的C光源或A光源。其輸出信號在所用光通量范圍內與入射光通量成比例，并具有1%以內的精度。在每個試樣的測試過程中，光源和檢流計的光學性能應保持恒定。

② 積分球

用積分球收集透過的光通量，只要窗口的總面積不超過積分球內反射表面積的4%，任何直徑的球均適用。出口窗和入口窗的中心在球的同一最大圓周上，兩者的中心與球的中心構成的角度應不小于170°。出口窗的直徑與入口窗的中心構成角度在8°以內。當光陷阱在工作位置上，而沒有試樣時，入射光柱的軸線應通過入口窗和出口窗的中心。光檢測器應置于與入口窗呈90°的球面上，以使光不直接投入到入口窗。在靠近出口窗的內壁的關鍵性調整是用于反射意義的。球體旋轉角為8.0×±0.5°。

③ 聚光透鏡

照射在試樣上的光束應基本為單向平行光，任何光線不能偏離光軸3°以上。光束在球的任意窗口處不能產生光暈。

當試樣放置在積分球的入口窗內，試樣的垂直線與入口窗和出口窗的中心連線之間的角度不應大于8°。

當光束不受試樣阻擋時，光束在出口窗的截面近似圓形，邊界分明，光束的中心與出口窗的中心一致。對應入口窗中心構成的角度與出口窗對入口窗中心構成1.3氨0.1的環帶。檢查未受阻擋的光束的直徑以及出口窗中心位置是否保持恒定，尤其是在光源的孔徑和焦距發生變化以后。

注1：對于霧度度數，環帶0.1°的偏差相當于±0.6%的不確定度，這與評定本試驗方法的精密度和偏差有關。

④ 反射面

積分球的內表面、擋板和標準反射板應具有基本相同的反射率并且表面不光滑。在整個可見光波長區具有高反射率。

⑤ 光陷阱

當試樣不在時應可以全部吸收光，否則儀器無需設計光陷阱。

⑥ 儀器校準

用霧度標準板校準儀器。

2. 試驗步驟

① 試樣制備

要求：試樣不能有影響材料性能的缺陷，也不能有對研究造成偏差的缺陷。

形狀和尺寸：試樣尺寸應大到可以遮蓋住積分球的入口窗，建議試樣為直徑50mm的圓片，或者是50mm×50mm的方片。測量試樣的厚度。厚度小于0.1mm時，至少精確到0.001mm；厚度大于0.1mm時，至少精確到0.01mm。

試樣檢查：試樣兩側表面應平整且平行，無灰塵、油污、異物、劃痕等，并無可見的內部缺陷和顆粒，要求測試這些缺陷對霧度的影響時除外。

② 讀取數據

調節霧度計零點旋鈕，使積分球在暗色時檢流計的指示為零。

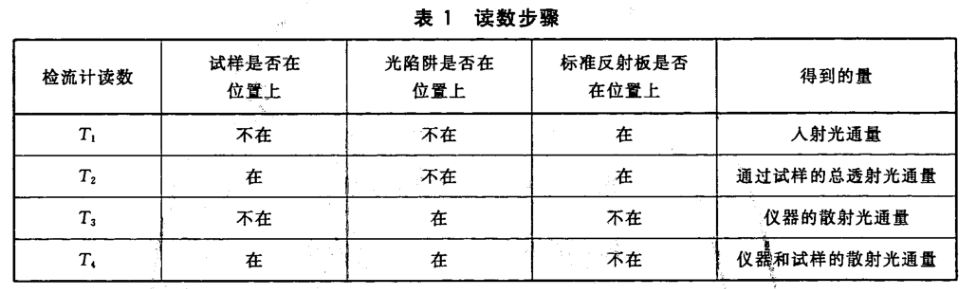

當光線無阻擋時，調節儀器檢流計的指示為100，然后按照表1操作，讀取T1、T2、T；和T。

實驗方法二：分光光度計法

1. 儀器

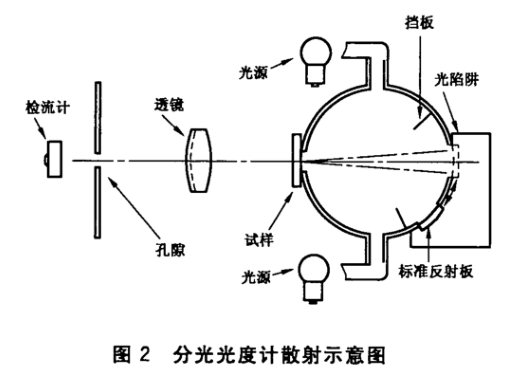

儀器的幾何性能和光學性能應符合本部分要求。其中使用非垂直照明漫射接收的儀器原理如圖2所示。

該儀器光源光譜特性應符合計算國際照明委員會（CIE）1931年表色系的三刺激值以及CIE標準中C光源或A光源的色坐標。

該儀器利用積分球作為測量系統，試樣緊靠積分球窗口。積分球的內表面、擋板、標準反射板的內表面均應不光滑，具有基本相同的反射率且在整個可見光波長范圍內有較高反射率。

可以使用兩種幾何條件：非垂直照明漫射接收和漫射照明非垂直接收。采用漫射照明非垂直接收的儀器應符合以下要求：

① 積分球

用積分球去照射散射試樣。只要窗口的總面積不超過積分球內反射表面積的4.0%，任何直徑的球均適用。試樣和球體的光陷阱窗中心應在球的同一最大圓周上，兩者的中心與球的中心構成的角度應不小于170°。光陷阱窗與沿著光束方向試樣窗口的中心構成的角度在8°以內。當光陷阱在工作位置上，而沒有試樣時，入射光柱的軸線應通過試樣和光陷阱窗的中心。

② 聚光透鏡

沿著單向光束的軸線觀察試樣，任何光線不能偏離光軸3°以上。光束在球的任意窗口處不能產生光暈。

當試樣在位置上時，試樣法線與試樣、光陷阱窗中心連線的角度不超過8×。

當試樣不在位置上時，在出口窗處，光束區域應為近似圓形且邊界分明，光束的中心與光陷阱窗的中心一致。對應樣品窗中心構成的角度與光陷阱窗對樣品窗中心構成1.3×±0.1°的環帶。

③ 光陷阱

當試樣不在時應可以全部吸收光，否則儀器無需設計光陷阱。

2. 試驗步驟

同上，除非有儀器生產廠家的操作說明。

3. 結果計算和表示

同上，除非儀器可以自動計算出透光率和霧度。
